Unsere Video Produkte

Projektierung, Entwicklung und Herstellung von
Komponenten für Videoüberwachungsanlagen

  1. Video Kreuzschiene:
  2. 16 Eingänge auf 24 Ausgänge: VCS-1624
  3. 32 Eingänge auf 8 Ausgänge: VCU-1000, VDU-1000
  4. 8 Eingänge auf 16 Ausgänge: VCS-816
  5. 16 Eingänge auf 16 Ausgänge: VCS-1616
  6. 16 Eingänge auf 4 Ausgänge: VCS-1604
  7. 12 Eingänge auf 8 Ausgänge
    für den mobilen Einsatz: VCS-1208DC
  8. 8 Eingänge auf 4 Ausgänge
    für RGB-Signale: RGB-CS-0804
  1. Video Glasfaser Übertragung
  2. VTU-100C, VRU-100C
  3. siehe auch: www.video-glasfaser.de
  1. Videoverteiler
  2. 12 Eingänge auf je 6 Ausgänge: VDA-1206
  1. Videoschalter
  2. 8 Eingänge auf 2 Ausgänge
    für S-VHS (Y/C) Signale:VSW-0802
  3. 12 Eingänge auf 2 Ausgänge: VDA-1202
  1. Video-Titelgenerator
  2. 16 Kanäle mit zentraler Uhrzeit: VTG-16
  1. Haben Sie Ihre Anwendung hier nicht gefunden?
  2. Dann lassen Sie sich doch bitte ein unverbindliches Angebot von uns erstellen!
Frank Albert
kundenspezifische Audio- und Videolösungen
Tilsitweg 5, 38527 Meine, Germany, Tel/Fax +49 5304 4150
E-Mail: request@albert-av.de
Oder schauen Sie erstmal hier vorbei.

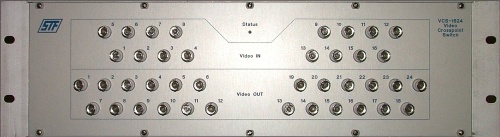

Video Kreuzschiene VCS-1624:

VCS-1624
Video Crosspoint Switch VCS-1624
  • Ein- und Ausgänge
    • 16 Video-In, 1Vss/75Ohm
    • 24 Video-Out, 1Vss/75Ohm
    • DC Kopplung
    • 1 Schnittstelle RS-232
  • Systemdaten
    • Bandbreite: 25MHz @ 0.1dB, 200MHz @ -3dB
    • Differential Gain Error: 0.07%
    • Differential Phase Error: 0.07°
    • Crosstalk: -70dB @ 5MHz
  • Stromversorgung
    • 100 - 240 VAC
    • 50 / 60 Hz
  • Maße:
    • 19" 3HE Einschubgehäuse
Datenblatt VCS-1624 im PDF-Format (download 116 kB)
zurück zum Seitenanfang

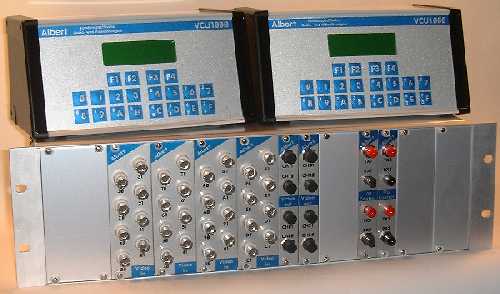

Video Kreuzschiene VDU1000 / VCU1000:

VDU1000 / VCU1000
Video Distribution Unit VDU/VCU 1000
  • Kreuzschiene VDU1000:
    • 4 Videoeingangsmodule mit je 8 BNC-Eingängen
    • 2 Videoausgangsmodule mit je 4 optical ST-Ausgängen
    • 2 Kommunikationsmodul mit je 2 optical ST-Datenpfaden
  • Bedienteil VCU1000 (max. 4 Stück/Kreuzschiene):
    • 2 optical Videoeingänge, Glasfaser ST
    • 2 BNC Videoeingänge
    • 2 BNC Videoausgänge
    • 1 optical Kommunikationspfad
  • Systemdaten:
    • Videobandbreite: 5MHz min
    • Signalrauschabstand: 56 dB
    • Reichweite 2Km
    • Glasfaser 50/125µm oder 62.5/125µm
  • Maße:
    • VDU1000: 19" 3HE Einschubgehäuse
    • VCU1000: BxHxT = 225 x 110 x 130mm
Datenblatt VDU/VCU-1000 im PDF-Format (download 234 kB)
zurück zum Seitenanfang

Video Kreuzschiene VCS-816:

VCS 816
Video Kreuzschalter VCS 816
  • Ein- und Ausgänge:
    • 8 Video-In, BNC, 1Vss/75Ohm
    • 16 Video-Out, BNC, 1Vss/75Ohm
    • 16 Schnittstellen für Fernbedienungen
    • 1 Schnittstelle für Master/Slave Betrieb
  • Systemdaten:
    • Bandbreite: 95 MHz –3dB
    • Signal-Rauschabstand: 80dB
    • Stromversorgung: 230V/50Hz
    • Maße: 19“ Einschub 3HE
Datenblatt VCS-816 im PDF-Format (download 115 kB)
zurück zum Seitenanfang

Video Kreuzschiene VCS-1616:

VCS-1616
Videokreuzschalter VCS-1616
  • Ein- und Ausgänge
    • 16 Video-In, 1Vss / 75 Ohm
    • 16 Video-Out, 1Vss / 75 Ohm
    • DC Kopplung
    • 1 Schnittstelle RS232
  • Systemdaten
    • Bandbreite: 25 MHz @ 0,1dB / 200 MHz @ -3dB
    • Differential Gain Error: 0,7%
    • Differential Phase Error: 0,7%
    • Übersprechen: -70dB @ 5 MHz
  • Stromversorgung:
    • 85 - 264 VAC, 47 - 110 Hz
  • Maße:
    • 19" Einschub 2HE
Datenblatt VCS-1616 im PDF-Format (download 111 kB)
zurück zum Seitenanfang

Video Kreuzschiene VCS-1604:

VCS-1604
Video Matrix VCS-1604
  • Ein- und Ausgänge
    • 16 Video-In, 1Vss / 75 Ohm
    • 4 Video-Out, 1Vss / 75 Ohm
    • DC Kopplung
    • 1 Schnittstelle RS232
  • Systemdaten
    • Bandbreite: 100 MHz @ -3dB
    • Differential Gain Error: 0,01%
    • Differential Phase Error: 0,05°
    • Übersprechen: -55dB @ 10 MHz
  • Stromversorgung:
    • 85 - 264 VAC, 47 - 110 Hz
  • Maße:
    • 19" Einschub 1HE
Datenblatt VCS-1604 im PDF-Format (download 121 kB)
zurück zum Seitenanfang

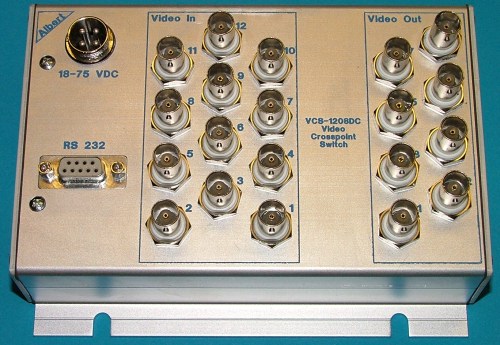

Video Kreuzschiene 12 Eingänge auf 8 Ausgänge für den mobilen Einsatz

VCS-1208DC
Videomatrix VCS-1208DC
  • Ein- und Ausgänge:
    • 12 Video In, BNC, 1Vss/75Ohm
    • 8 Video Out, BNC, 1Vss/75Ohm
    • DC-Kopplung
    • 1 Schnittstelle RS-232
  • Systemdaten:
    • Bandbreite: 50 MHz –0,1dB
    • Diff. Phase Error: 0.05°
    • Diff. Gain Error: 0.07%
    • Off Isolation: -90 dB @ 10 MHz
    • Crosstalk: -70 dB @ 5 MHz
  • Stromversorgung:
    • DC Weitbereichseingang: 18-75 VDC
    • Eingangsfilter gemäß EN 55022, Class A und FCC, Level A
  • Maße:
    • B x H x T: 164 x 130 x 38
Datenblatt VCS-1208DC im PDF-Format (download 124kB)
zurück zum Seitenanfang

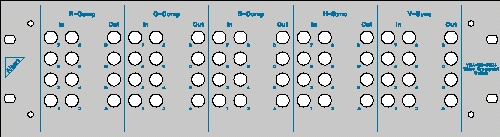

RGB Kreuzschiene 8 Eingänge auf 4 Ausgänge:

RGB-CS-0804
RGB Crosspoint Switch RGB-CS 0804
  • Ein- und Ausgänge:
    • je 8 RGB In, BNC, 1Vss/75Ohm
    • je 4 RGB Out, BNC, 1Vss/75Ohm
    • DC-Kopplung
    • je 8 H/V In, BNC, TTL
    • je 8 H/V Out, BNC, TTL
  • Systemdaten:
    • Bandbreite: 250 MHz –3dB
    • Slew Rate: 480V/µs
    • Diff. Phase Error: 0.04°
    • Diff. Gain Error: 0.03%
    • Off Isolation: -95 dB @ 5 MHz
    • Crosstalk: -80 dB @ 5 MHz
  • Schnittstellen:
    • 4 für Bedienteil oder IR-FB-Empfänger
    • maximale Anschlussentfernung 1200m mit Kabel 4 x 0,22mm²
  • Stromversorgung:
    • 100 - 240 VAC, 50 - 60 Hz
  • Maße:
    • 19" Einschub 3HE
Datenblatt RGB-CS-0804 im PDF-Format (download 134kB)
zurück zum Seitenanfang

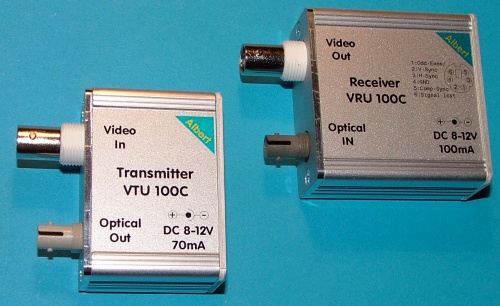

Video Glasfaser Übertragung VTU-100C, VRU-100C

(siehe auch: www.video-glasfaser.de)
VTU-100C / VRU-100C
Video Fiber Optic Converter VTU/VRU 100
  • VTU100:
    • 1 Videoeingang BNC, 1Vss / 75 Ohm
    • 1 Glasfaser ST Ausgang, 850nm
    • 1 Stromversorgung DC 8V-12V, 130mA
  • VRU100:
    • 1 Videoausgang BNC, 1Vss / 75 Ohm
    • 1 Glasfaser ST Eingang, 850nm
    • 1 Stromversorgung DC 8V-12V, 100mA
  • Systemdaten:
    • Videobandbreite: 8MHz
    • AGC: -12dB
    • Reichweite 3Km
    • Steckverbinder Glasfaser ST
    • Glasfaser 50/125µm oder 62.5/125µm
  • Maße:
    • VTU-100C (BxHxT) 55x24x54mm
    • VRU-100C (BxHxT) 55x24x84mm
    • oder 19" Modul: 3HE / 5TE
Datenblatt VTU/VRU-100C im PDF-Format (download 138 kB)
zurück zum Seitenanfang

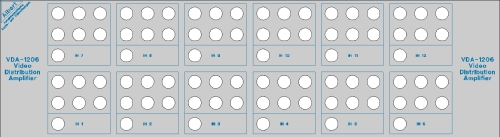

Video Verteiler VDA-1206:

VDA-1206
Video Distribution Amplifier VDA 1206
  • Ein- und Ausgänge:
    • 12 Video-In, BNC, 1Vss/75Ohm
    • 72 Video-Out, BNC, 1Vss/75Ohm
  • Systemdaten:
    • Bandbreite: 180 MHz –3dB
    • Signal-Rauschabstand: 82dB
    • Verstärkungsfehler: 0.10%
    • Slew Rate: 1000V/µs
  • Stromversorgung:
    • 85 - 264 VAC, 47 - 110 Hz
  • Maße:
    • 19" Einschub 4HE
Datenblatt VDA-1206 im PDF-Format (download 128 kB)
zurück zum Seitenanfang

Videoschalter VSW-0802S:

VSW-0802S
Video Switch VSW-0802S
  • Ein- und Ausgänge
    • 8 S-VHS-In (Y/C), 1Vss / 75 Ohm, MINI DIN 4pol.
    • 2 parallele S-VHS-Out (Y/C) , 1Vss / 75 Ohm, MINI DIN 4pol.
    • DC Kopplung
  • Systemdaten
    • Bandbreite: 40 MHz @ -3dB
    • Differential Gain Error: 0.1%
    • Differential Phase Error: 0.05°
    • Off Isolation -80dB @ 10MHz
  • Stromversorgung:
    • 110 - 240 VAC, 50/60 Hz
  • Maße:
    • 19" Einschub 1HE
zurück zum Seitenanfang

Videoschalter VDA-1202:

VDA-1202
Video Distribution Amplifier VDA-1202
  • Ein- und Ausgänge
    • 2 Video-In, 1Vss / 75 Ohm
    • 12 Video-Out, 1Vss / 75 Ohm
    • DC Kopplung
  • Systemdaten
    • Bandbreite: 180 MHz @ -3dB
    • Signal-Rauschabstand: 82dB
    • Verstärkungsfehler: 0,1%
    • slew Rate: 1000V/µs
  • Stromversorgung:
    • 85 - 264 VAC, 47 - 110 Hz
  • Maße:
    • 19" Einschub 1HE
Datenblatt VDA-1202 im PDF-Format (download 115 kB)
zurück zum Seitenanfang

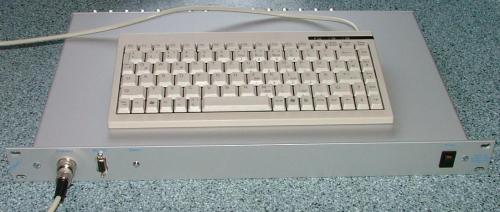

Video-Titelgenerator VTG-16:

VTG-16
Video Title Generator VTG-16
  • Ein- und Ausgänge
    • 16 Video-In, 1Vss / 75 Ohm
    • 16 Video-Out, 1Vss / 75 Ohm
    • Bandbreite 8 MHz / -3dB
  • Stromversorgung:
    • 100 - 240 VAC, 50/60 Hz
  • Schnittstelle RS232
    • 9600Baud, NP, 8 Data, 1 Stop
  • Zeichenstatz:
    • Zahlen 0 bis 9
    • Buchstaben A bis Z und a bis z
    • Sonderzeichen: ä ö ü Ä Ö Ü ß -:./'+*?=
  • Maße:
    • 19" Einschub 1HE
Datenblatt VTG-16 im PDF-Format (download 380 kB)
zurück zum Seitenanfang
