Unsere Audio Produkte

Projektierung, Entwicklung und Herstellung von
Komponenten für Beschallungsanlagen

  1. Audio Kreuzschalter 16 x 16, Stereo
    ACS-1616S
    1. Konzept
    2. Bedienung
    3. Technische Daten
    4. Datenblatt ACS-1616S im PDF-Format (download 115 kB)
  1. Audio Kreuzschalter 16 x 32, Stereo
    ACS-1632S
    1. Konzept
    2. Bedienung
    3. Technische Daten
    4. Datenblatt ACS-1632 im PDF-Format (download 123 kB)
  1. ADAT Schnittstellen Reichweitenverlängerung
    ASV-3000
    1. Konzept
    2. Bedienung
    3. Technische Daten
    4. Datenblatt ASV-3000 im PDF-Format (download 140 kB)
  1. Haben Sie Ihre Anwendung hier nicht gefunden?

    Dann lassen Sie sich doch bitte ein unverbindliches Angebot von uns erstellen!

Frank Albert
kundenspezifische Audio- und Videolösungen
Tilsitweg 5, 38527 Meine, Germany, Tel/Fax +49 5304 4150
E-Mail: request@albert-av.de
Oder schauen Sie erstmal hier vorbei.


A. Audio Kreuzschalter ACS-1616S:

ACS-1616S
Stereo Audio Crosspoint Switch ACS-1616
1. Konzept:

Der Audio-Crosspoint-Switch ist ein neuentwickelter Verteiler für Audiosignale im Consumer-Bereich. Hochintegrierte Schalter sorgen für excelente Performance bei einem attraktiven Preis. Das Gerät enthält zwei identische 16 x 16 Audio-Kreuzschienen, die synchron angesteuert werden und somit den linken und rechten Kanal darstellen. Die Halbleiterschalter in den Matrixen sind bidirektional, deshalb kann man die Audio Ein– und Ausgänge auch gegeneinander tauschen.

zurück zum Seitenanfang


2. Bedienung:

Der ACS 1616S wird über eine serielle Schnittstelle als Slave von dem Video-Crosspoint-Switch VCS-1616 gesteuert (Datenblatt VCS-1616.pdf, 115 kB) und besitzt deshalb keinen eigenen Micro-Controller. Eine Stand-Alone-Version mit integrierter RS 232 Schnittstelle ist aber auch erhältlich.

zurück zum Seitenanfang


3. Technische Daten:

  • Ein- und Ausgänge
    • 16 Audio-In links, Cinch (RCA)
    • 16 Audio-In rechts, Cinch (RCA)
    • 16 Audio-Out links, Cinch (RCA)
    • 16 Audio-Out rechts, Cinch (RCA)
    • DC Kopplung
    • 1 Schnittstelle RS232 (optional)
  • Systemdaten
    • Bandbreite: DC - 200KHz
    • Total Harmonic Distortion: 0,01%
    • Übersprechen: -92dB @ 1 KHz
  • Stromversorgung:
    • 85 - 264 VAC, 47 - 110 Hz
  • Maße:
    • 19" Einschub 2HE

zurück zum Seitenanfang


4. Datenblatt ACS-1616S im PDF-Format (download 115 kB)




B. Stereo Kreuzschiene ACS-1632S:

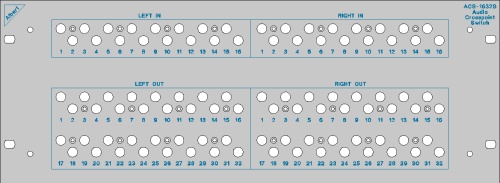

ACS-1632S
Stereo Kreuzschiene ACS-1632S
1. Konzept:

Der Audio-Crosspoint-Switch 1632S ist ein neuentwickelter Verteiler für Audiosignale im Consumer/Professional-Bereich. Hochintegrierte Schalter sorgen für hervorragende Performance bei einem attraktiven Preis. Das Gerät enthält zwei identische 16 x 32 Audio-Kreuzschienen, die synchron angesteuert werden und somit den linken und rechten Kanal darstellen. Alle Ausgänge sind mit extrem rauscharmen Leitungstreibern versehen, die eine Verstärkung von 1 über den gesamten Frequenzbereich garantieren. Deshalb sind alle Eingänge an die Schaltermatrix DC-gekoppelt (auf Wunsch AC-Kopplung.

zurück zum Seitenanfang


2. Bedienung:

Der ACS 1632S wird über eine serielle Schnittstelle (RS-232) gesteuert. Das Protokoll ist offengelegt. Somit können auch eigene Steuerprogramme erstellt oder eine Mediensteuerung angeschlossen werden. Die Bedienung über ein externes Bedienpult ist ebenso möglich.

zurück zum Seitenanfang


3. Technische Daten:

  • Ein- und Ausgänge:
    • 2 x 16 Audio In Cinch (RCA)
    • 2 x 32 Audio Out Cinch (RCA)
  • Systemdaten:
    • Total Harmonic Distortion: 0.01%
    • Crosstalk: -92dB @ 1KHz
    • Bandwidth: DC- 2 MHz
  • Stromversorgung:
    • Weitbereichseingang
    • 100 - 240 VAC
    • 50/60 Hz
  • Maße:
    • 19" Einschub 4HE

zurück zum Seitenanfang


4. Datenblatt ACS-1632S im PDF-Format (download 123 kB)



C. ADAT Schnittstellen Verlängerung ASV-3000:

ASV-3000
ADAT Schnittstellen Konverter ASV-3000
1. Konzept:

Die ADAT Schnittstelle zur optischen Übertragung von 8 Audio-Kanälen auf Kunststoff-Faser hat eine bauartbedingte Reichweite von bis zu 10 Metern. Zur Überwindung dieser engen Betriebsgrenzen bieten wir nun die Schnittstellen-Verlängerung ASV-3000 an (Reichweite 3000m optional ASV-14k mit 14.000m, siehe: Datenblatt ASV3000.pdf, 140 kB).)
Die ASV-3000 besteht aus einem Sender- und Empfängermodul. Beide Module kommunizieren miteinander über eine Multimode Glasfaser (62,5/125µm oder 50/125µm). Dieser Fasertyp wird normalerweise zur Datenübertragung in der EDV eingesetzt und ist mittlerweile recht preisgünstig, bei sehr guter Verfügbarkeit. Die Glasfaserlänge zwischen Sender- und Empfängermodul beträgt bis zu 3000 m (mit ASV-14k 14.000m).
Sender- und Empfängermodul kommunizieren mit den ADAT-Endgeräten über die bekannte Kunststoff-Faser (TOSLINK). Der ursprüngliche Datenstrom, so wie er von ALESIS definiert wurde, bleibt unangetastet. Deshalb können auch andere Schnittstellen, die die gleichen physikalischen Schnittstelleneigenschaften haben, mit der ASV-3000 verlängert werden (z.Bsp. S/PDIF).
Die Übertragungsrate der ADAT Schnittstelle beträgt 12 Mb/s (6 MHz), unsere Sender- und Empfängermodule sind dagegen für 25 MHz ausgelegt. Damit erreichen wir eine hervorragende Signalintegrität.

zurück zum Seitenanfang


2. Bedienung:

Die Bedienung ist denkbar einfach. Nach dem Auflegen aller Lichtwellenleiter müssen noch die Steckernetzteile der Sender- und Empfängermodule angeschlossen werden und die Verlängerung ist betriebsbereit. Es sind keinerlei manuellen Einstellungen nötig.

zurück zum Seitenanfang


3. Technische Daten:

  • Sender
    • 1 ADAT optical in, Steckverbinder TOSLINK
    • 1 Fiber-Optic out, Steckverbinder ST
  • Empfänger
    • 1 Fiber-Optic in, Steckverbinder ST
    • 1 ADAT optical out, Steckverbinder TOSLINK
  • Systemdaten
    • Bandbreite: 25 MHz
    • Glasfaser: Multimode 62,5/125µm oder 50/125µm
    • Reichweite: bis zu 3000m
    • Maße (je Modul B x H x T): 38 x 55 x 24 mm
    • Netzteile: 9-12VDC 250mA
  • Optionen:
    • Glasfaser: Singlemode 9/125µm
    • Reichweite: bis zu 14 000m (14km)
    • Bezeichnung: ASV-14k
  • Sonstiges:
    • 2 Module passen auf eine 19" Teilfrontplatte mit 3HE und 5TE
  • Neu:
    • 8 Module im 19" Einschub 1HE

ASV-3008
ADAT Interface Converter ASV-3008
zurück zum Seitenanfang


4. Datenblatt ASV-3000 im PDF-Format (download 140 kB)
